مضخات إطفاء الحريق وأنواعها وأحجامها وطريقة تشغيلها
تُعد مضخات إطفاء الحريق من العناصر الرئيسية في أنظمة مكافحة الحرائق، فهي المسؤولة عن توفير كمية المياه والضغط اللازمين لتشغيل شبكات الرش الآلي وخراطيم الحريق ونقاط الإطفاء عند حدوث حالة طارئة. وفي كثير من المنشآت لا يكون ضغط مصدر المياه الأساسي كافيًا لتغطية متطلبات شبكة الحريق، وهنا تظهر أهمية تركيب مضخة يتم اختيارها هندسيًا بما يتناسب مع طبيعة المبنى وحجم شبكة الإطفاء.
ولا يعتمد اختيار مضخة الحريق على قدرتها أو حجمها فقط، بل يجب دراسة معدل التدفق والضغط المطلوب ونوع مصدر المياه وارتفاع المبنى وطبيعة نظام مكافحة الحريق المستخدم.
في هذا الدليل نتعرف بصورة مبسطة على مضخات إطفاء الحريق، وأهم أنواعها وأحجامها ومكوناتها، بالإضافة إلى طريقة عملها وأهم النقاط التي يجب الانتباه إليها عند الاختيار والتركيب والصيانة.

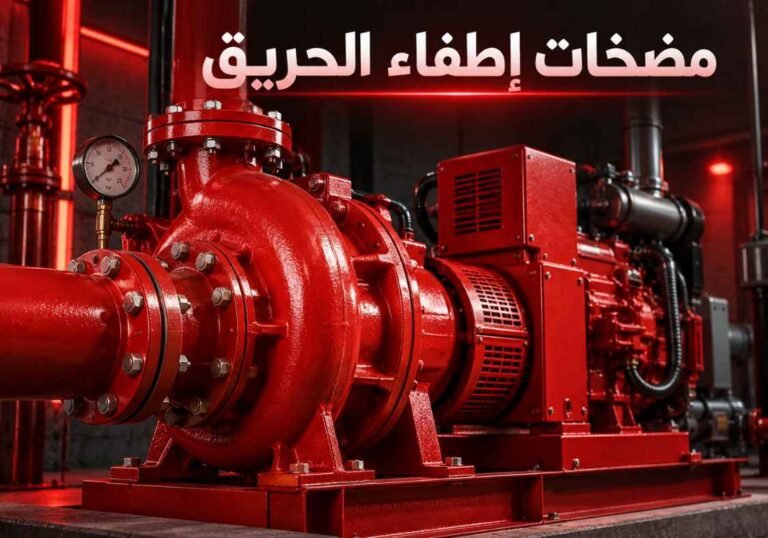

ما هي مضخات إطفاء الحريق؟
مضخة الحريق هي وحدة ميكانيكية تستخدم لرفع ضغط المياه وتوفير معدل التدفق المطلوب داخل شبكة مكافحة الحريق.
تسحب المضخة المياه عادةً من خزان مخصص للحريق أو من مصدر مياه مصمم لتغذية النظام، ثم تدفع المياه عبر شبكة الأنابيب إلى وسائل الإطفاء المختلفة مثل:
- شبكات الرش الآلي.
- صناديق وخراطيم الحريق.
- شبكات الستاند بايب.
- نقاط مكافحة الحريق المرتبطة بالشبكة.
- بعض أنظمة الإطفاء المائي المتخصصة.
وتبدأ أهمية مضخات إطفاء الحريق عندما يكون الضغط الطبيعي للمياه غير قادر على تحقيق المتطلبات الهيدروليكية للنظام، خصوصًا في المنشآت الكبيرة والمباني متعددة الأدوار والمستودعات والمصانع.
لماذا تعتبر مضخات إطفاء الحريق مهمة؟
وجود خزان مياه وشبكة أنابيب لا يعني بالضرورة أن نظام مكافحة الحريق سيعمل بالكفاءة المطلوبة، فالمياه يجب أن تصل إلى نقاط الإطفاء بمعدل تدفق وضغط مناسبين.
وتتمثل الوظائف الأساسية لمضخة الحريق في:
توفير ضغط المياه المطلوب
تساعد المضخة على إيصال المياه إلى الأماكن البعيدة أو المرتفعة داخل المنشأة بالضغط المحدد وفق التصميم الهندسي.
دعم أنظمة الرش الآلي
عند تشغيل أحد الرشاشات بسبب ارتفاع درجة الحرارة، ينخفض ضغط الشبكة، وبالتالي يعمل نظام الضخ لتوفير المياه المطلوبة.
تشغيل خراطيم الحريق
تحتاج خراطيم مكافحة الحريق إلى ضغط مناسب حتى يمكن استخدامها بفاعلية أثناء حالات الطوارئ.
الحفاظ على كفاءة شبكة الإطفاء
الاختيار الصحيح لمضخة الحريق يساهم في تحقيق أداء متوازن ومستقر لشبكة مكافحة الحريق عند الحاجة إليها.
كيف تعمل مضخة إطفاء الحريق؟
يعتمد عمل مضخات إطفاء الحريق على مراقبة ضغط شبكة المياه باستمرار.
في الوضع الطبيعي تحافظ مضخة صغيرة تعرف باسم مضخة الجوكي Jockey Pump على الضغط داخل الشبكة وتعوض الانخفاضات البسيطة الناتجة عن التسربات أو التغيرات الطبيعية.
أما في حالة حدوث انخفاض كبير في ضغط الشبكة، مثل فتح خرطوم حريق أو تشغيل جزء من شبكة الرش، تبدأ مضخة الحريق الرئيسية بالعمل لتوفير التدفق والضغط المطلوبين.

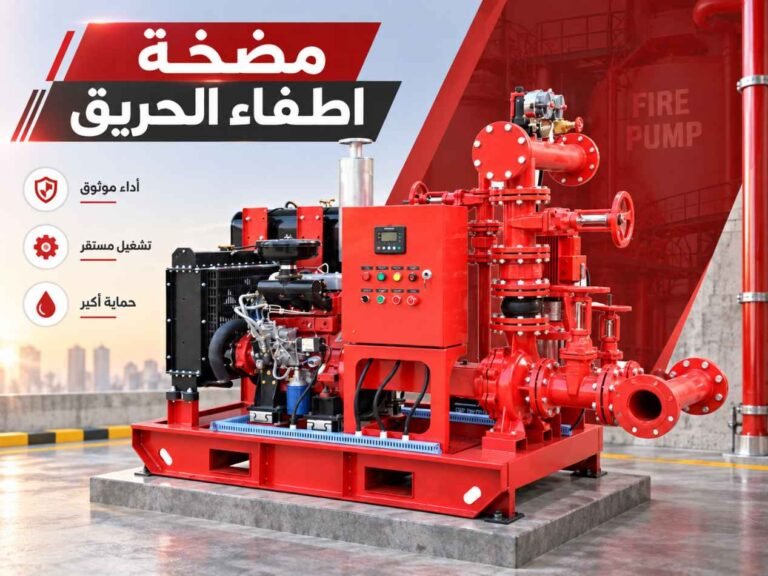

ويتكون النظام في العديد من المشاريع من:
- مضخة جوكي للمحافظة على ضغط الشبكة.
- مضخة حريق رئيسية كهربائية.
- مضخة حريق تعمل بالديزل وفق تصميم ومتطلبات المشروع.
ويختلف تكوين مجموعة المضخات من منشأة إلى أخرى طبقًا للتصميم الهندسي ومتطلبات نظام مكافحة الحريق.

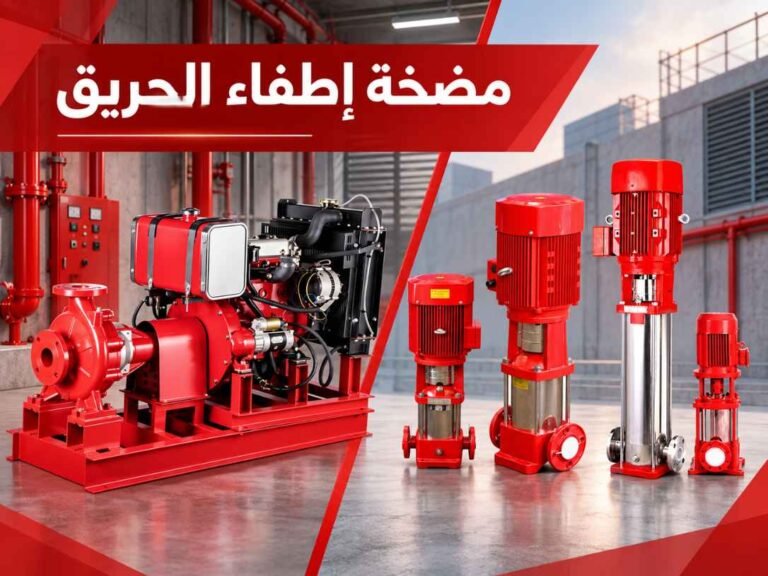

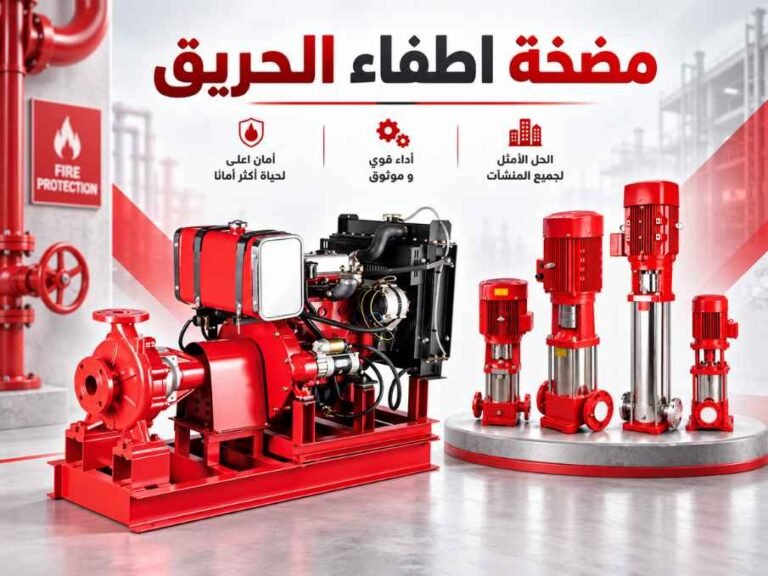

أنواع مضخات إطفاء الحريق
يمكن تصنيف مضخات الحريق من أكثر من زاوية، سواء حسب نوع المحرك أو التصميم الميكانيكي للمضخة.
ومن الأنواع الشائعة:
مضخات الحريق الكهربائية
تعتمد على محرك كهربائي لتشغيل المضخة، وتتميز بسهولة التشغيل والاستجابة السريعة وقلة متطلبات الصيانة مقارنة ببعض الأنظمة الأخرى.
ويتم استخدامها على نطاق واسع في المنشآت التي يتوفر بها مصدر كهرباء مناسب لنظام الحريق.
مضخات الحريق الديزل
تعمل باستخدام محرك احتراق داخلي يعمل بالديزل، ويمكن أن تشكل مصدر تشغيل مستقلًا عن التيار الكهربائي وفق تصميم النظام.
وتحتاج هذه المضخات إلى متابعة عدد من العناصر المهمة مثل:
- مستوى الوقود.
- زيت المحرك.
- نظام التبريد.
- البطاريات.
- الشاحن.
- حالة المحرك أثناء التشغيل.
وتعتبر الصيانة الدورية ضرورية للحفاظ على جاهزيتها.
مضخة الجوكي Jockey Pump
رغم صغر حجمها، فإن مضخة الجوكي من المكونات المهمة في مجموعة مضخات إطفاء الحريق.
ولا يكون الهدف منها مكافحة الحريق بشكل مباشر، وإنما المحافظة على ضغط شبكة الإطفاء ومنع التشغيل المتكرر للمضخة الرئيسية نتيجة الانخفاضات البسيطة في الضغط.
المضخات الأفقية
تستخدم بعض شبكات الحريق مضخات أفقية تختلف أشكالها وتصميماتها تبعًا لمتطلبات التدفق والضغط ومساحة غرفة المضخات.
المضخات الرأسية
تستخدم المضخات الرأسية في بعض التطبيقات التي تتطلب طريقة محددة لسحب المياه أو عندما تفرض طبيعة مصدر المياه والتصميم الهندسي استخدام هذا النوع.
ولا ينبغي اختيار شكل المضخة اعتمادًا على المساحة أو السعر فقط؛ فالاختيار يعتمد بصورة أساسية على الحسابات الهيدروليكية وظروف الموقع.
أحجام مضخات إطفاء الحريق
من الأخطاء الشائعة الاعتقاد بوجود حجم واحد مناسب لكل نوع من المباني.
في الواقع، يتم تحديد قدرة وحجم المضخة بعد دراسة شبكة مكافحة الحريق بالكامل.
ومن معدلات التدفق التي يمكن مشاهدتها في مشروعات مختلفة، بحسب التصميم ومتطلبات كل شبكة:
- 100 GPM
- 150 GPM
- 200 GPM
- 250 GPM
- 350 GPM
- 500 GPM
- 750 GPM
- 1000 GPM
- 1500 GPM
وقد تحتاج بعض المشروعات إلى معدلات مختلفة عن هذه القيم.
لذلك، لا يمكن اعتبار رقم مثل 500 أو 750 جالونًا في الدقيقة مناسبًا لمشروع معين قبل إجراء الحسابات الهندسية اللازمة.
كيف يتم تحديد حجم مضخة الحريق؟
اختيار مضخات إطفاء الحريق يتم وفق مجموعة من البيانات الفنية، وليس بطريقة تقديرية.
ومن أهم العوامل المؤثرة:
معدل التدفق المطلوب
يُعبّر عنه عادةً بوحدة GPM، ويحدد كمية المياه التي يجب على المضخة توفيرها خلال فترة التشغيل.
ويتأثر ذلك بنوع النظام وعدد نقاط الإطفاء ومتطلبات التصميم.
ضغط المضخة
يجب أن تستطيع المضخة تحقيق الضغط المطلوب لتوصيل المياه إلى أبعد أو أعلى نقطة محسوبة في الشبكة.
ارتفاع المبنى
كلما زاد الارتفاع، أصبحت متطلبات الضغط أكثر أهمية، ولذلك تختلف احتياجات المباني المرتفعة عن المنشآت ذات الطابق الواحد.
مساحة المنشأة وطبيعة استخدامها
تختلف متطلبات أنظمة الإطفاء في المستودعات والمصانع عن المحلات التجارية والمباني الإدارية أو السكنية.
فاقد الضغط داخل شبكة الأنابيب
تؤثر أطوال الأنابيب وأقطارها والوصلات والصمامات وارتفاع المبنى على الضغط النهائي المتوفر عند نقاط الإطفاء.
لهذا يتم الاعتماد على الحسابات الهيدروليكية لتحديد الخصائص المطلوبة للمضخة.
ما الفرق بين النظام الثنائي والثلاثي لمضخات الحريق؟
تنتشر في السوق مصطلحات مثل مضخات حريق ثنائية ومضخات حريق ثلاثية.
ويشير المصطلح عادة إلى تكوين مجموعة المضخات المستخدمة داخل نظام الحريق.
قد تتكون المجموعة من مضخة رئيسية ومضخة جوكي، بينما تتضمن بعض الأنظمة أكثر من وحدة رئيسية إلى جانب الجوكي وفق متطلبات المشروع والتصميم.
ولا ينبغي تحديد عدد المضخات بالاعتماد على مسمى تجاري فقط، بل يتم تحديد التكوين المناسب وفق متطلبات المنشأة والحسابات والتصميم المعتمد.
غرفة مضخات الحريق
تحتاج مضخات إطفاء الحريق إلى موقع مناسب يسمح بتشغيلها وفحصها وصيانتها بصورة آمنة.
ويُراعى في تصميم غرفة المضخات توفير المساحات اللازمة حول المعدات، وسهولة الوصول إلى لوحات التحكم والصمامات والمحركات، بالإضافة إلى التهوية والتصريف وغيرها من المتطلبات التي يحددها تصميم المشروع والاشتراطات المطبقة عليه.
كما ينبغي ترتيب المعدات بشكل يساعد فرق الصيانة على إجراء الفحوصات دون وجود عوائق.
المكونات الرئيسية لنظام مضخات إطفاء الحريق
لا تتكون منظومة الحريق من المضخة فقط، وإنما تشمل مجموعة من العناصر التي تعمل معًا لضمان وصول المياه بصورة صحيحة.
ومن أبرز مكونات النظام:
- مضخة الحريق الرئيسية.
- المحرك الكهربائي أو محرك الديزل.
- مضخة الجوكي.
- لوحة التحكم.
- خط السحب.
- خط الطرد.
- صمامات التحكم.
- صمام عدم الرجوع.
- عدادات الضغط.
- التوصيلات والملحقات المرتبطة بالنظام.
- خزان المياه أو مصدر التغذية.
- أنظمة المراقبة والتحكم المطلوبة حسب التصميم.
ويجب تنفيذ جميع المكونات بطريقة متناسقة، لأن وجود مضخة ذات قدرة مناسبة داخل شبكة سيئة التنفيذ قد لا يحقق الأداء المطلوب.
غرفة مضخات الحريق
تعمل منظومة المضخات عادةً في الوضع التلقائي، بحيث تستجيب لتغير الضغط في شبكة مكافحة الحريق دون الحاجة إلى تدخل يدوي عند بداية الحالة الطارئة.
التشغيل التلقائي
عندما ينخفض ضغط الشبكة عن القيم المحددة لنظام التحكم، تستجيب المضخات وفق تسلسل التشغيل المصمم لها.
تبدأ مضخة الجوكي في التعامل مع الانخفاضات البسيطة، بينما تعمل المضخة الرئيسية عند وصول الضغط إلى مستوى التشغيل المحدد لها.
التشغيل اليدوي
يمكن تشغيل المضخة يدويًا من لوحة التحكم لأغراض الفحص والاختبار والصيانة وفق الإجراءات الفنية الخاصة بالمعدات.
ولا يُنصح بإجراء أي تشغيل أو تعديل على نظام التحكم دون معرفة فنية بالنظام، لأن إعدادات التشغيل مرتبطة بأداء شبكة مكافحة الحريق كاملة.
فحص مضخات الحريق قبل التشغيل
قبل إجراء الاختبارات، يتم التأكد من مجموعة من النقاط الأساسية، ومنها:
- توفر كمية المياه المطلوبة.
- سلامة خطوط السحب والطرد.
- عدم وجود تسربات ظاهرة.
- وضع الصمامات حسب حالة التشغيل المطلوبة.
- سلامة عدادات الضغط.
- جاهزية لوحة التحكم.
- حالة مصدر الطاقة.
- فحص البطاريات والوقود في الأنظمة التي تعمل بالديزل.
- التأكد من عدم وجود أصوات أو اهتزازات غير طبيعية.
كما تتم مقارنة نتائج التشغيل بالبيانات التصميمية والمواصفات الفنية للنظام.
صيانة مضخات إطفاء الحريق
تكمن أهمية الصيانة في أن نظام الحريق قد يظل لفترات طويلة دون استخدام فعلي، لكنه يجب أن يكون جاهزًا للعمل فور حدوث حالة طارئة.
وتشمل أعمال صيانة مضخات إطفاء الحريق بحسب نوع النظام والمعدات:
- فحص المضخة والمحرك.
- التحقق من مستويات السوائل والزيوت عند الحاجة.
- فحص البطاريات والشواحن.
- التأكد من عدم وجود تسريب.
- اختبار لوحات التحكم.
- مراجعة عدادات الضغط.
- فحص الصمامات.
- مراقبة الاهتزازات والأصوات غير الطبيعية.
- اختبار أداء المضخة.
- تسجيل نتائج الاختبارات والصيانة.
ويجب تنفيذ الفحوصات والصيانة وفق متطلبات النظام وتعليمات الشركات المصنعة والمعايير والاشتراطات المعمول بها للمشروع.
علامات تشير إلى وجود مشكلة في مضخة الحريق
يمكن لبعض المؤشرات أن تدل على أن المنظومة تحتاج إلى فحص فني، مثل:
- انخفاض الضغط عن المستوى المتوقع.
- وجود تسرب مياه.
- صعوبة تشغيل المضخة.
- تكرار تشغيل المضخة دون سبب واضح.
- صدور أصوات غير طبيعية.
- ارتفاع حرارة المحرك.
- اهتزاز المضخة بصورة ملحوظة.
- ظهور تنبيهات أو أعطال في لوحة التحكم.
- انخفاض مستوى الوقود أو ضعف البطاريات في مضخات الديزل.
ويفضل عدم تجاهل هذه العلامات، لأن الأعطال البسيطة قد تتحول إلى مشكلة تؤثر في جاهزية النظام.
كيفية اختيار مضخات إطفاء الحريق المناسبة
قبل شراء أو تركيب أي مضخة، من الأفضل الاعتماد على التصميم والحسابات الفنية الخاصة بالمشروع.
ومن النقاط المهمة عند الاختيار:
تحديد معدل التدفق والضغط
وهما من أهم البيانات التي تحدد خصائص المضخة المطلوبة.
اختيار نوع التشغيل
يتم تحديد المحرك الكهربائي أو الديزل والتكوين الكامل للمنظومة حسب تصميم المشروع.
مراجعة الاعتمادات والمواصفات
يجب التأكد من أن المعدات والمكونات المختارة تتوافق مع المواصفات والاعتمادات المطلوبة للمشروع.
اختيار مورد ومتخصص مناسب
جودة المضخة وحدها لا تكفي، لأن جودة التركيب والاختبار والبرمجة والصيانة لها تأثير مباشر على أداء النظام.
توفير قطع الغيار وخدمة الصيانة
يفضل اختيار معدات تتوفر لها خدمات الصيانة وقطع الغيار، خاصةً أن نظام مكافحة الحريق يحتاج إلى المحافظة على جاهزيته لسنوات طويلة.
أخطاء يجب تجنبها عند تركيب مضخات الحريق
يمكن أن تؤثر أخطاء التصميم أو التنفيذ بشكل مباشر على أداء النظام، ومن أمثلتها:
- شراء المضخة حسب السعر فقط.
- اختيار معدل تدفق دون حسابات هندسية.
- تجاهل متطلبات الضغط.
- تركيب أقطار أنابيب غير مناسبة.
- سوء ترتيب خط السحب.
- عدم الاهتمام بمضخة الجوكي.
- عدم ضبط لوحات التحكم بصورة صحيحة.
- إهمال الاختبارات بعد التركيب.
- عدم تنفيذ برنامج صيانة منتظم.
ولهذا فإن تنفيذ مضخات إطفاء الحريق يجب أن يُنظر إليه باعتباره جزءًا من منظومة متكاملة وليس مجرد شراء وتركيب جهاز مستقل.
توريد وتركيب مضخات إطفاء الحريق
تبدأ عملية توريد وتركيب المضخات بدراسة المخططات والحسابات الخاصة بشبكة مكافحة الحريق، ثم تحديد معدل التدفق والضغط ونوع المضخة والمحرك المناسب.
بعد ذلك يتم تجهيز الموقع وتنفيذ خطوط السحب والطرد وتركيب الصمامات ولوحات التحكم والتوصيلات المطلوبة، ثم إجراء الاختبارات اللازمة للتحقق من أداء المنظومة.
وكلما كان الاختيار والتنفيذ مبنيين على تصميم هندسي صحيح، زادت موثوقية شبكة مكافحة الحريق وقدرتها على الاستجابة عند الحاجة.
الخاتمة
تمثل مضخات إطفاء الحريق جزءًا أساسيًا من أنظمة الحماية في العديد من المنشآت، وتتمثل مهمتها الرئيسية في توفير المياه بمعدل التدفق والضغط المطلوبين لتشغيل شبكة مكافحة الحريق بكفاءة.
ولا يوجد نوع أو حجم واحد يمكن استخدامه في جميع المشروعات، لأن اختيار المضخة يعتمد على مساحة المنشأة وارتفاعها وطبيعة النشاط ومصدر المياه والحسابات الهيدروليكية وتصميم شبكة الإطفاء.
لذلك، فإن تصميم وتركيب وصيانة مضخات إطفاء الحريق بطريقة صحيحة يساعد على المحافظة على جاهزية نظام مكافحة الحريق وتحقيق مستوى أفضل من الحماية للأفراد والممتلكات والمنشأة.
الأسئلة الشائعة عن مضخات إطفاء الحريق
ما هي مضخات إطفاء الحريق؟
مضخات إطفاء الحريق هي معدات مخصصة لرفع ضغط المياه وتوفير معدل التدفق المطلوب داخل شبكات مكافحة الحريق، مثل أنظمة الرش الآلي وخراطيم الحريق، وذلك لضمان وصول المياه بكفاءة عند حدوث حالة طارئة.
ما هي أنواع مضخات إطفاء الحريق؟
تشمل الأنواع الشائعة مضخات الحريق الكهربائية، ومضخات الديزل، ومضخة الجوكي، بالإضافة إلى المضخات الأفقية والرأسية، ويتم اختيار النوع المناسب وفق تصميم شبكة الحريق ومتطلبات المنشأة.
ما وظيفة مضخة الجوكي؟
تعمل مضخة الجوكي على المحافظة على ضغط شبكة الحريق وتعويض الانخفاضات البسيطة في الضغط، مما يقلل من التشغيل المتكرر للمضخة الرئيسية.
كيف يتم تحديد حجم مضخة الحريق؟
يتم تحديد حجم مضخة الحريق وفق عدة عوامل، أهمها معدل التدفق المطلوب، ضغط التشغيل، ارتفاع المبنى، مساحة المنشأة، نوع شبكة الإطفاء والحسابات الهيدروليكية للمشروع.
ما معنى GPM في مضخات الحريق؟
يرمز GPM إلى جالون في الدقيقة، وهو مقياس يستخدم لتحديد كمية المياه التي تستطيع مضخة الحريق ضخها خلال دقيقة واحدة.
هل المضخة الكهربائية أفضل أم مضخة الديزل؟
لا يوجد نوع أفضل لجميع المشروعات. يعتمد الاختيار على تصميم النظام وتوفر مصدر الطاقة ومتطلبات المشروع. تتميز المضخة الكهربائية بسهولة التشغيل، بينما يمكن لمضخة الديزل العمل بشكل مستقل عن مصدر الكهرباء الرئيسي.
متى تعمل مضخات إطفاء الحريق؟
تعمل المضخة الرئيسية عند حدوث انخفاض في ضغط شبكة مكافحة الحريق إلى المستوى المحدد في نظام التحكم، مثلما يحدث عند تشغيل رشاشات الحريق أو فتح خرطوم إطفاء.
هل تعمل مضخة الحريق تلقائيًا؟
نعم، يتم تصميم أنظمة مضخات إطفاء الحريق عادة للعمل تلقائيًا عند انخفاض ضغط الشبكة، كما يمكن تشغيلها يدويًا لأغراض الفحص والاختبار والصيانة.
ما الفرق بين مضخة الحريق ومضخة الجوكي؟
مضخة الحريق الرئيسية توفر التدفق والضغط اللازمين لمكافحة الحريق، بينما تستخدم مضخة الجوكي للمحافظة على ضغط الشبكة والتعامل مع الانخفاضات البسيطة في الضغط.
ما هي أشهر أحجام مضخات إطفاء الحريق؟
تتوفر مضخات الحريق بمعدلات تدفق متعددة مثل 100 و150 و250 و500 و750 و1000 و1500 GPM، ولكن يتم اختيار السعة المناسبة وفق الحسابات الهندسية وليس بناءً على الحجم فقط.
هل تحتاج مضخات إطفاء الحريق إلى صيانة دورية؟
نعم، تحتاج المضخات إلى فحص وصيانة دورية للتأكد من جاهزية المحرك ولوحة التحكم والصمامات والبطاريات ومصدر الوقود والضغط والتدفق وجميع مكونات النظام.
ما أسباب ضعف ضغط مضخة الحريق؟
قد ينتج ضعف الضغط عن عدة أسباب، مثل وجود تسريب في الشبكة، خلل في الصمامات، مشكلة في خط السحب، انخفاض مستوى المياه، أعطال ميكانيكية أو عدم اختيار المضخة بالمواصفات المناسبة للنظام.
ما أهمية اختبار مضخات إطفاء الحريق؟
يساعد الاختبار الدوري في التأكد من أن المضخة تعمل عند الحاجة وأنها قادرة على توفير معدل التدفق والضغط المطلوبين داخل شبكة مكافحة الحريق.
أين يتم تركيب مضخات إطفاء الحريق؟
يتم تركيب المضخات عادة داخل غرفة مخصصة لمضخات الحريق، ويتم تجهيزها بما يتناسب مع متطلبات التشغيل والصيانة والتهوية والتصريف وسهولة الوصول إلى المعدات.
كيف أختار مضخة حريق مناسبة لمنشأتي؟
يجب الاعتماد على مخططات شبكة الحريق والحسابات الهيدروليكية لتحديد معدل التدفق والضغط ونوع المضخة المناسب، ويفضل أن يتم ذلك من خلال جهة متخصصة في تصميم وتنفيذ أنظمة مكافحة الحريق.
